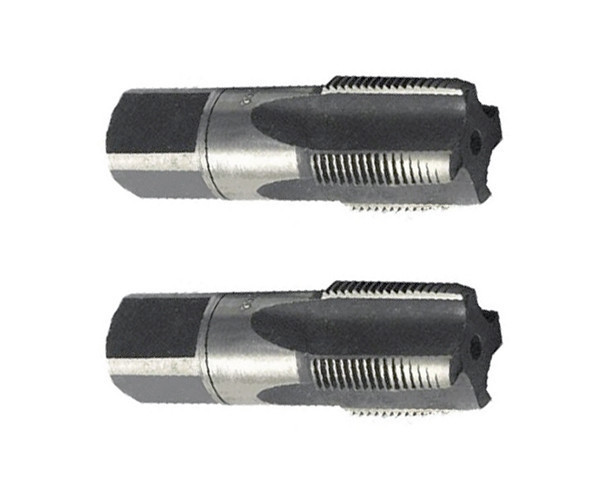

Мітчик трубний м/р G 1/2" гл. вик. 2 Р6М5 (вн./зав.)

Мітчик трубний м/р G 1/2" гл. вик. 2 Р6М5 (вн./зав.)

Мітчики машинно-ручні для трубної циліндричної різьби застосовуються для нарізування трубної циліндричної різьби у наскрізних та глухих отворах машинно-ручним способом.

Трубна циліндрична різьба – підвид дюймових різьб, його крок аналогічно дюймовим визначається нитками на 1 дюйм.
Позначається літерою G, після якої ставиться цифра, відповідна прохідного діаметру.

Мітчик трубний з циліндричною різьбою Відрізняється різним нахилом передній і задній частині профілю для забезпечення надійності з'єднання і запобігання його самовільного розкручування.

Трубна циліндрична різьба має профіль дюймової різьби, тобто рівнобедрений трикутник з кутом при вершині, рівним 55°.
Трубну різьбу застосовують для з'єднання труб, а також тонкостінних деталей циліндричної форми. Такого роду профіль (55°) рекомендують при підвищених вимогах до щільності (непроникність) трубних з'єднань. Застосовують трубну різьбу при з'єднанні циліндричної різьби муфти з конічною різьбою труб, так як в цьому випадку відпадає необхідність в різних ущільненнях.

Машинно-ручні мітчики випускаються штучними і комплектними.
вик. 1 - тип виконання 1 (без кільцевої проточки на хвостовику);
ісп. 2 - тип виконання 2 (з кільцевою проточкою хвостовика).

Машинно-ручні мітчики використовують на фрезерних, токарних, свердлильних та верстатах ЧПК. Від ручних їх відрізняє коротка забірна частина, здатність сприймати великі навантаження. У машинно-ручних мітчиків на хвостовику роблять канавки для затиску в швидкозмінних патронах.
