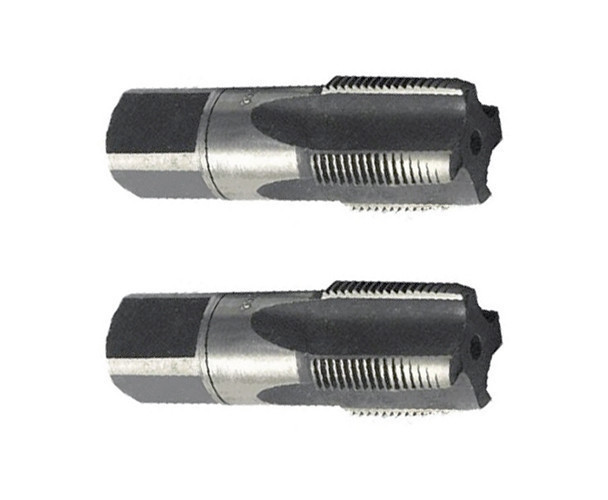

Мітчик трубний м/р G 1/2" к-т ісп. 2 Р6М5 2624-0029/0031 ГОСТ 3266-81 (вн./зав.)

Мітчик трубний м/р G 1/2" к-т ісп. 2 Р6М5 2624-0029/0031 ГОСТ 3266-81 (вн./зав.)

Мітчики машинно-ручні для трубної циліндричної різьби застосовуються для нарізування трубної циліндричної різьби у наскрізних та глухих отворах машинно-ручним способом.

Трубна циліндрична різьба – підвид дюймових різьб, його крок аналогічно дюймовим визначається нитками на 1 дюйм.
Позначається літерою G, після якої ставиться цифра, відповідна прохідного діаметру.

Мітчик трубний з циліндричною різьбою Відрізняється різним нахилом передній і задній частині профілю для забезпечення надійності з'єднання і запобігання його самовільного розкручування.

Трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т. е. равнобедренный треугольник с углом при вершине, равным 55°.
Трубную резьбу применяют для соединения труб, а также тонкостенных деталей цилиндрической формы. Такого рода профиль (55°) рекомендуют при повышенных требованиях к плотности (непроницаемости) трубных соединений. Применяют трубную резьбу при соединении цилиндрической резьбы муфты с конической резьбой труб, так как в этом случае отпадает необходимость в различных уплотнениях.

Машинно-ручні мітчики випускаються штучними і комплектними.
вик. 1 - тип виконання 1 (без кільцевої проточки на хвостовику);
ісп. 2 - тип виконання 2 (з кільцевою проточкою хвостовика).

Машинно-ручні мітчики використовують на фрезерних, токарних, свердлильних та верстатах ЧПК. Від ручних їх відрізняє коротка забірна частина, здатність сприймати великі навантаження. У машинно-ручних мітчиків на хвостовику роблять канавки для затиску в швидкозмінних патронах.
