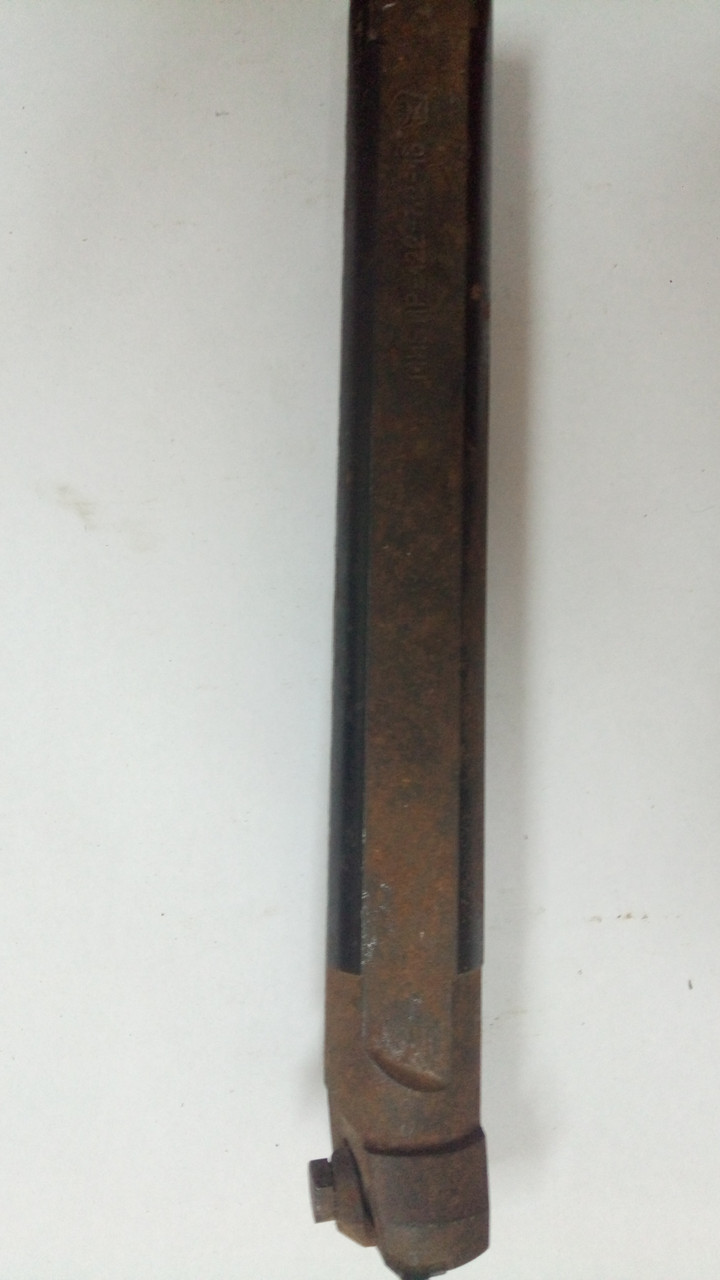

Різець з м/кр. розточний CTFNR 32х32х250 (з 3-гр. пл. 01111-160408 ВОК) ІР-122 (МІЗ)

Різець з м/кр. розточний CTFNR 32х32х250 (з 3-гр. пл. 01111-160408 ВОК) ІР-122 (МІЗ)

Різці з механічним кріпленням пластин з твердого сплаву забезпечують високу продуктивність при обробці деталей різних форм, розмірів, матеріалів і точності.
Є основним інструментом, застосовуваним при токарних, стругальних і довбальних робіт (на відповідних верстатах) і отримали найбільше поширення на практиці.

Пластини кріпляться до державки механічним шляхом.
По мірі затуплення пластин шляхом їх повороту проводиться оновлення ріжучих крайок, що забезпечує їх быстросменность і не вимагає переточувань.

За кількістю ріжучих кромок і форм пластини мають різні виконання, закріплені в міжнародних і національних стандартах.

По геометричним параметрам пластини поділяються на: негативні (γ = 0°, α = 0°); позитивні (γ = 0°, α > 0°); негативно-позитивні (γ > 0°, α = 0°).

Для різних умов обробки розроблено велику кількість варіантів кріплення.

- Притиск зверху і поджим за отвір призначений для закріплення односторонніх пластин без задніх кутів. Жорсткість і надійність кріплення – основні переваги даного способу. Ця схема кріплення забезпечує одночасне застосування сил, спрямованих усередину гнізда і сил, які притискують пластину. При цьому гарантується надійність кріплення і повторюваність розмірів при заміні пластин.

- Притиск важелем через отвір використовується для закріплення односторонніх і двосторонніх пластин без задніх кутів.

- Притиск клин-прихватом зверху забезпечує надійне закріплення пластини. Застосовується для закріплення тригранних пластин.

- Закріплення пластин гвинтом застосовується переважно в малогабаритних інструментах. Дана схема кріплення перевершує по жорсткості, надійності, компактності і наявністю простору для вільного сходу стружки старі системи з кріпленням пластин притиском зверху.
