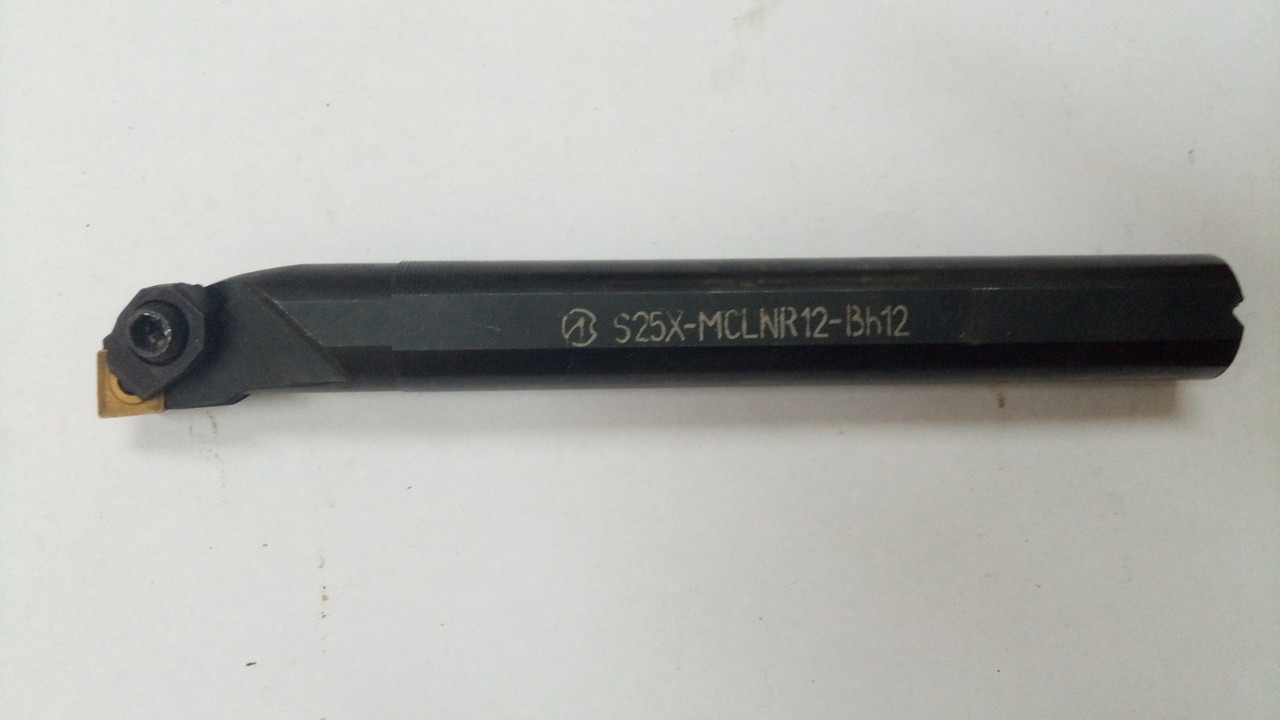

Різець з м/кр. розточний MCLNR М12 S25X 12-ВН12 д. 25х210 (з ромб. пл. 05114-120408) (ХІЗ)

Резец с м/кр. расточной MCLNR М12 S25X 12-ВН12 д.25х210 (с ромб. пл. 05114-120408) (ХИЗ)

Резцы с механическим креплением пластин из твердого сплава обеспечивают высокую производительность при обработки деталей различных форм, размеров, материалов и точности.
Являются основным инструментом, применяемым при токарных, строгальных и долбёжных работах (на соответствующих станках) и получившие наибольшее распространение на практике.

Пластины крепятся к державке механическим путем.
По мере затупления пластин путем их поворота производится обновление режущих кромок, что обеспечивает их быстросменность и не требует переточек.

По числу режущих кромок и форм пластины имеют различные исполнения, закрепленные в международных и национальных стандартах.

По геометрическим параметрам пластины делятся на: негативные (γ = 0°, α = 0°); позитивные (γ = 0°, α > 0°); негативно-позитивные (γ > 0°,  α = 0°).

Для различных условий обработки разработано большое количество вариантов крепления.

- Прижим сверху и поджим за отверстие предназначен для закрепления односторонних пластин без задних углов. Жесткость и надежность крепления – основные преимущества данного способа. Эта схема крепления обеспечивает одновременное приложение сил, направленных внутрь гнезда и сил, прижимающих пластину. При этом гарантируется надежность крепления и повторяемость размеров при замене пластин.

- Прижим рычагом за отверстие используется для закрепления односторонних и двухсторонних пластин без задних углов.

- Притиск клин-прихватом зверху забезпечує надійне закріплення пластини. Застосовується для закріплення тригранних пластин.

- Закріплення пластин гвинтом застосовується переважно в малогабаритних інструментах. Дана схема кріплення перевершує по жорсткості, надійності, компактності і наявністю простору для вільного сходу стружки старі системи з кріпленням пластин притиском зверху.
