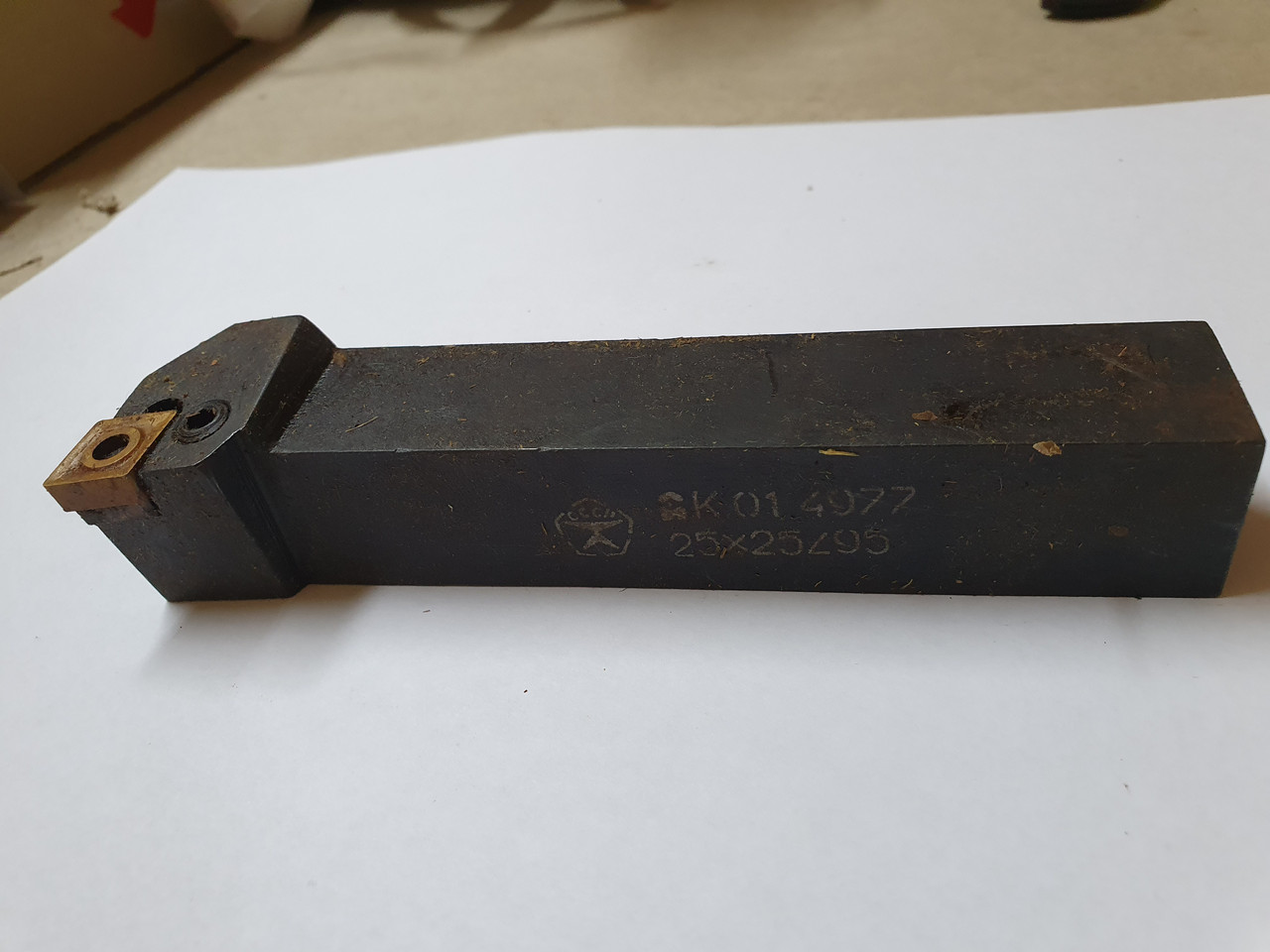

Різець з м/кр. PCLNR M12 25х25х150 (з ромб. пл. 05114-120408) 2102-1331 ГОСТ 24996-81

Різець з м/кр. PCLNR M12 25х25х150 (з ромб. пл. 05114-120408) 2102-1331 ГОСТ 24996-81

Різці з механічним кріпленням пластин з твердого сплаву забезпечують високу продуктивність при обробці деталей різних форм, розмірів, матеріалів і точності.
Є основним інструментом, застосовуваним при токарних, стругальних і довбальних робіт (на відповідних верстатах) і отримали найбільше поширення на практиці.

Пластины крепятся к державке механическим путем.
По мере затупления пластин путем их поворота производится обновление режущих кромок, что обеспечивает их быстросменность и не требует переточек.

По числу режущих кромок и форм пластины имеют различные исполнения, закрепленные в международных и национальных стандартах.

По геометрическим параметрам пластины делятся на: негативные (γ = 0°, α = 0°); позитивные (γ = 0°, α > 0°); негативно-позитивные (γ > 0°,  α = 0°).

Для различных условий обработки разработано большое количество вариантов крепления.

- Прижим сверху и поджим за отверстие предназначен для закрепления односторонних пластин без задних углов. Жесткость и надежность крепления – основные преимущества данного способа. Эта схема крепления обеспечивает одновременное приложение сил, направленных внутрь гнезда и сил, прижимающих пластину. При этом гарантируется надежность крепления и повторяемость размеров при замене пластин.

- Прижим рычагом за отверстие используется для закрепления односторонних и двухсторонних пластин без задних углов.

- Прижим клин-прихватом сверху обеспечивает надежное закрепление пластины. Применяется для закрепления трехгранных пластин.

- Закрепление пластин винтом применяется преимущественно в малогабаритных инструментах. Данная схема крепления превосходит по жесткости, надежности, компактности и наличию пространства для свободного схода стружки старые системы с креплением пластин прижимом сверху.
