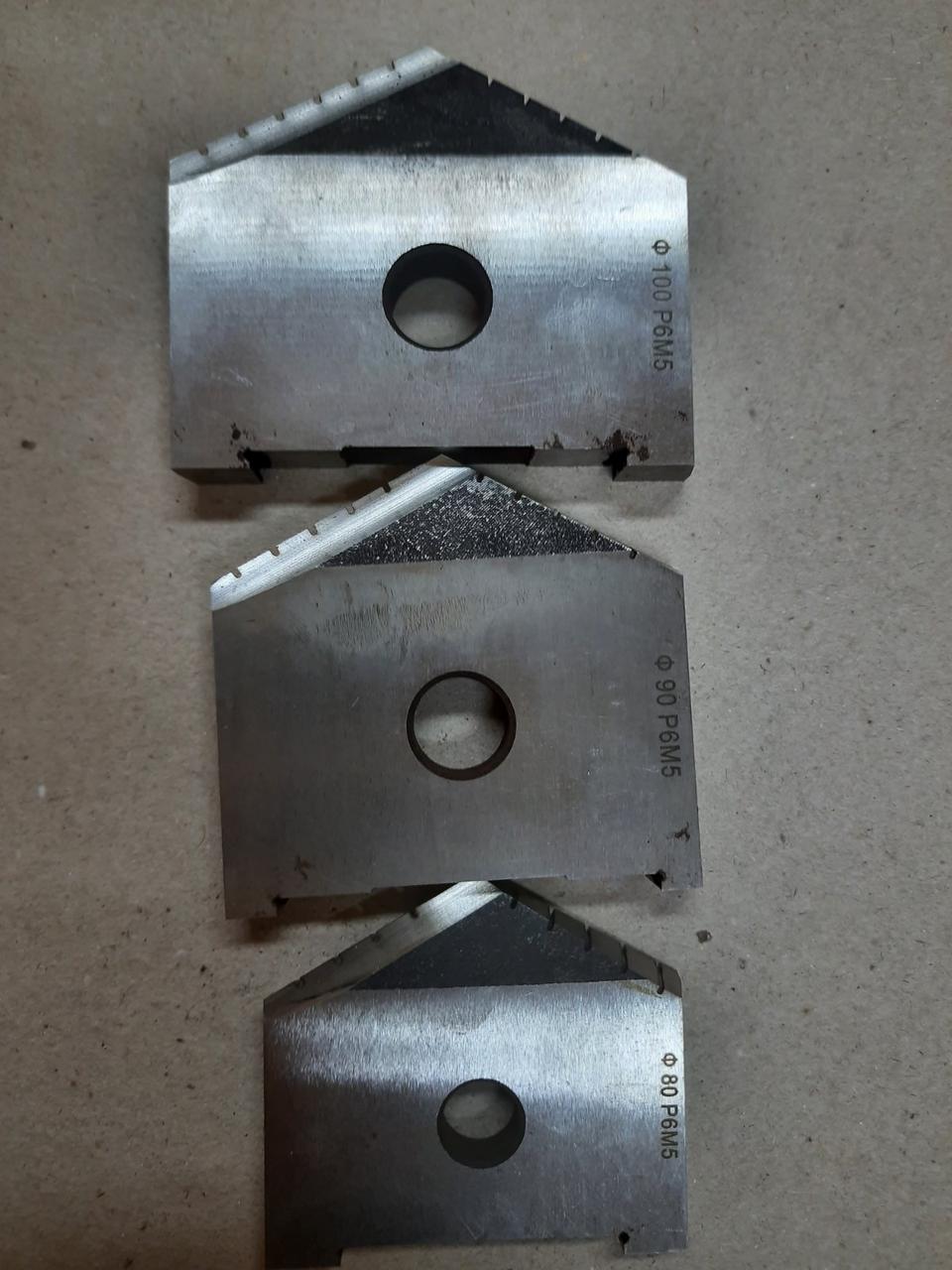

Пластина 90 Р6М5 для збірного перового свердла 2000-1261 ГОСТ 25526-82 (вн./зав.)

Пластина 90 Р6М5 для збірного перового свердла 2000-1261 ГОСТ 25526-82 (вн./зав.)

Пластини змінні різальні для збірних перових свердел є ріжучою частиною перових збірних свердел.
Призначені для обробки отворів в деталях з конструкційних сталей і чавунів, твердих поковках, ступінчастих і фасонних отворах на верстатах різних груп.

Змінна пластина має пятигранную форму і виготовлена з швидкорізальної сталі Р6М5, Р18, HSS та ін., закріплена в стержні певної довжини.
Володіє підвищеною міцністю. Для кращого відведення стружкової маси ріжуча пластина ділиться по ширині стружколомами.

Ріжуча частина пластини забезпечена двома ріжучими робочими кромками.
При свердлінні м'якого матеріалу кут між робочими крайками дорівнює 90°, для твердого матеріалу - 140°.
При перетині задньої площини обох ріжучих кромок утворюється поперечна ріжуча кромка, яка має кут нахилу 55° - 60°.
Щоб зменшити тертя калибрующая частина пластини забезпечена фаскою розміром 0,2 - 0,5 мм. Також, перове свердло має допоміжний бічний задній кут 5 - 8° і стоншення діаметру в проміжку 0,05 - 0,10 мм по всій довжині свердла.
