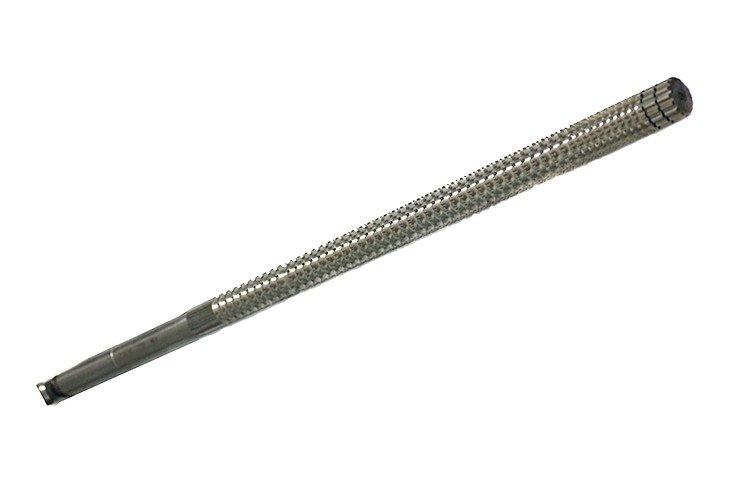

Протяжка евольвентна 42х2 z20 Р6М5 висп.1 2403-0696 ГОСТ 25158-82

Протяжка евольвентна 42х2 z20 Р6М5 висп.1 2403-0696 ГОСТ 25158-82

Протяжки евольвентні слугують для оброблення багатошлицевих отворів і пазів з евольвентним профілем шліців у перерізі, перпендикулярному осі протяжки. Такі протяжки можуть бути виготовлені й для зубчастих коліс із внутрішнім евольентним зачепленням.

Евольвентна протяжка з постійним кроком (відстань між різальними зубцями) називається одноконусний або лінійний. Це означає, що вершини евольдентних зубців лежать на одному умовному конусі. Евольвентні протяжки, у яких вершини зубців лежать на декількох умовних конушках, називаються багатоконусними.

Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах.

Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення.

Протяжка — багатозубий інструмент; кожен подальший зуб протягування вищий за попередній; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору.
