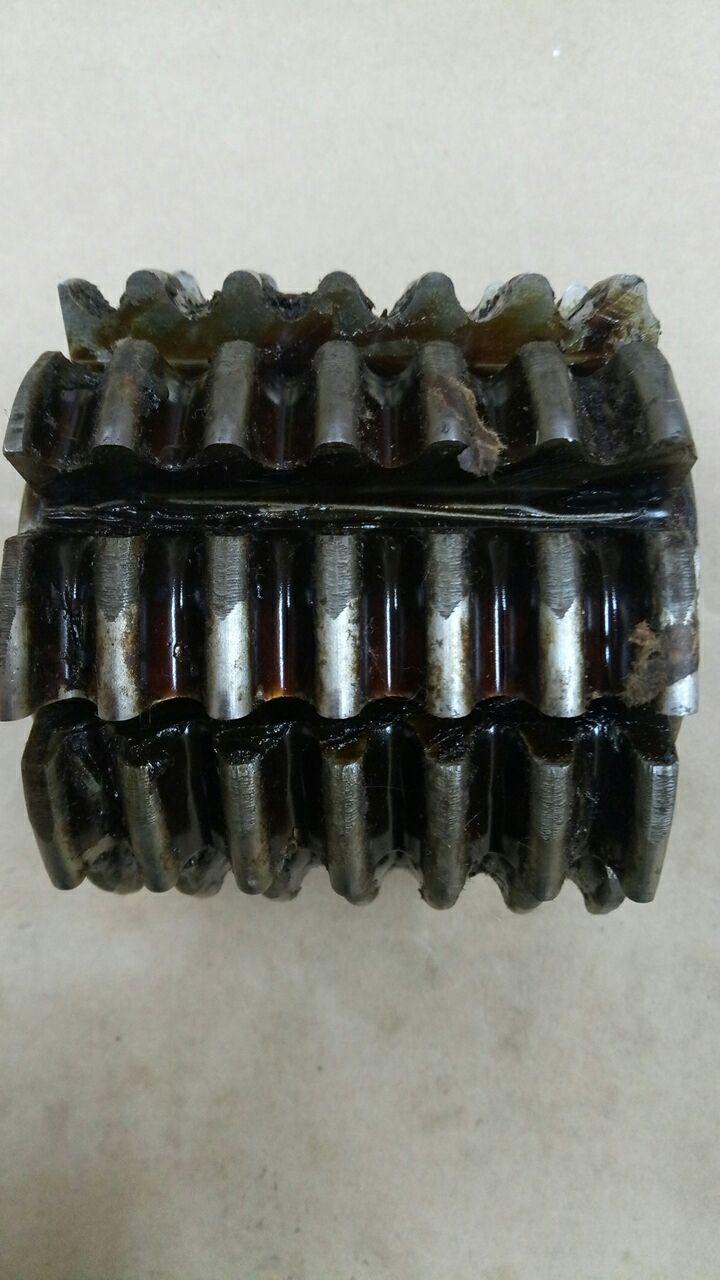

Фреза черв'ячна Новікова М4 ВП 2° 34' 33" Т6913 Р18 (90х40х100) (ЛІЗ)

11 197 ₴

  • В наявності 1 од.
Фреза черв'ячна Новікова М4 ВП 2° 34' 33" Т6913 Р18 (90х40х100) (ЛІЗ)
Фреза черв'ячна Новікова М4 ВП 2° 34' 33" Т6913 Р18 (90х40х100) (ЛІЗ)В наявності 1 од.
11 197 ₴
+380 (66) 682-84-08
Оксана Давидова
  • +380 (73) 717-08-29
    Оксана Давидова
  • +380 (63) 176-19-28
    Оксана Давидова
+380 (66) 682-84-08
Оксана Давидова
  • +380 (73) 717-08-29
    Оксана Давидова
  • +380 (63) 176-19-28
    Оксана Давидова
повернення товару протягом 14 днів за домовленістю

Фреза черв'ячна Новікова М4 ВП 2* 34' 33" Т6913 Р18 (90х40х100) (ЛІЗ)

Зубчасті передачі з високою навантажувальною здатністю були розроблені в СРСР доктором технічних наук М. Л. Новіковим.
Зачеплення являє собою опукло-увігнуте кругловинтовое зачеплення з початковим дотиком в точці або по лінії, розташованої в торцевому перерізі коліс.
Передача Новікова між паралельними осями може бути виконана тільки косозубой або шевронной з кутом βд= 15 – 30°. Профіль зубів передач Новікова повинен мати кругову форму в осьовому перерізі фрези. Таке профілювання інструмента вимагає виготовлення спеціальних фрез для кожного кута βд нахилу зубців колеса.

Переваги зубчастих передач з зачепленням Новікова:

  • підвищена контактна міцність зубів, за рахунок використання зачеплення увігнутого профілю з опуклим ( приведений радіус кривизни визначається сумою радіусів кривизни профілів );
  • перекриття в передачах Новікова забезпечується тільки за рахунок осьового перекриття, тому висота зубів може бути досить малою, що забезпечує високу згинальну міцність зубів ( у цілому, за приблизними оцінками, навантажувальна здатність передач Новікова в 2-3 рази вище, ніж косозубих евольвентних передач з однаковими розмірами);
  • точкове зачеплення (пятиподвижная кінематична пара) забезпечує в передачах з зачепленням Новікова меншу чутливість до монтажних похибок.
Характеристики
Основні атрибути
ВиробникЛьвівський інструментальний завод
Країна виробникУкраїна
Діаметр робочий90 мм
Довжина загальна100 мм
Кількість ріжучих граней10
КонструкціяЦілісна
Матеріал ріжучої частиниШвидкорізальна сталь
Наличие подшипникаНі
СтанНовий
ТипФреза
Користувацькі характеристики
виготовленняЧерв'яна
Інформація для замовлення
  • Ціна: 11 197 ₴
