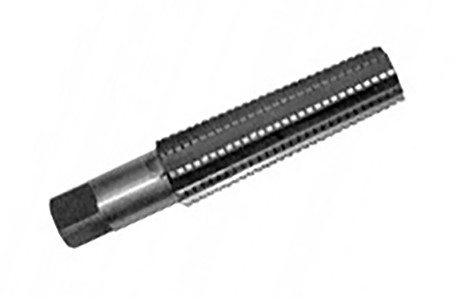

Конічна розгортка ц.хв. 1:30 27 9ХС попередня 2372-0105-1 ГОСТ 11184-84 (ВІЗ)

Конічна розгортка ц.хв. 1:30 27 9ХС попередня 2372-0105-1 ГОСТ 11184-84 (ВІЗ)


Розгортки конічні призначаються для попередньої і остаточної обробки конічних отворів, а також для отримання із циліндричного отвору отвори необхідної конусністю, точністю і якістю поверхні.

Развертки ручные конические конусностью 1:30 с цилиндрическим хвостовиком по ГОСТу 11184-84 предназначаются для предварительной и чистовой обработки посадочных отверстий насадных зенкеров и разверток.
Имеют рабочую часть конусной формы с конусностью 1: 30.

Развертки конические под конус 1: 30 снимают повышенные припуски, поэтому выпускаются черновыми и чистовыми.
Черновая развертка имеет ступени на зубьях, расположенные по винтовой линии. Торцовыми кромками каждой ступени развертка срезает узкие стружки, свободно размещающиеся в канавках. Эта развертка превращает цилиндрическое отверстие в ступенчатое.
Чистовая развертка выполняется без стружкоразделительных канавок и снимает стружку всей прямолинейной режущей кромкой, расположенной на образующей конуса.


Конические развертки работают в более тяжелых условиях, так как снятие ими стружки производится одновременно по всей длине обрабатываемого отверстия. Конические развертки режут всей длиной их режущих кромок, расположенных на образующей конуса.

В отличие от цилиндрических, у конических разверток отсутствует разделение на режущую и калибрующую части, так как зубья, расположенные на конической поверхности, являются одновременно и режущими, и калибрующими.
