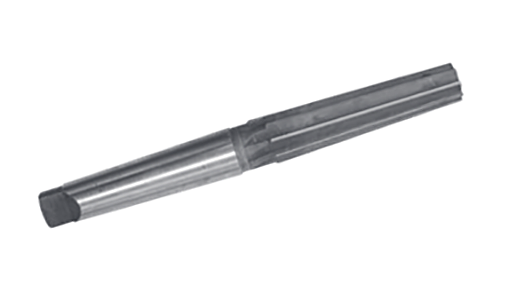

Розгортка машинна конічна к. хв. 1:30 24 (235/115) КМ3 Р6М5 (ВІЗ)

Розгортка машинна конічна к. хв. 1:30 24 (235/115) КМ3 Р6М5 (ВІЗ)


Розгортки конічні призначаються для попередньої і остаточної обробки конічних отворів, а також для отримання із циліндричного отвору отвори необхідної конусністю, точністю і якістю поверхні.

Розгортки машинні конічні конусністю 1:30 з прямими і гвинтовими канавками застосовують для попередньої і чистової обробки посадкових отворів насадных зенкеров і розгорток.
Мають робочу частину конусної форми з конусністю 1: 30.

Розгортки конічні під конус 1: 30 знімають підвищені припуски, тому випускаються чорновими і чистовими.
Чорнова розгортка має ступені на зубцях, розташовані по гвинтовій лінії. Торцевими крайками кожної щаблі розгортка зрізає вузькі стружки, вільно розміщуються в канавках. Ця розгортка перетворює циліндричний отвір у ступінчасте.
Чистовая развертка выполняется без стружкоразделительных канавок и снимает стружку всей прямолинейной режущей кромкой, расположенной на образующей конуса.


Конические развертки работают в более тяжелых условиях, так как снятие ими стружки производится одновременно по всей длине обрабатываемого отверстия. Конические развертки режут всей длиной их режущих кромок, расположенных на образующей конуса.

В отличие от цилиндрических, у конических разверток отсутствует разделение на режущую и калибрующую части, так как зубья, расположенные на конической поверхности, являются одновременно и режущими, и калибрующими.
