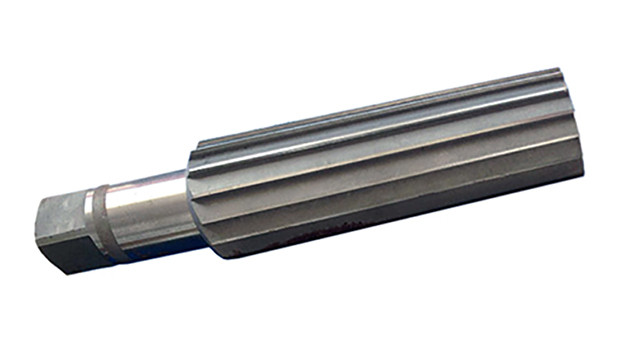

Конічна розгортка ц.хв. під КМ0 9ХС чистова 2372-0132 ГОСТ 11182-71 (ВІЗ)

Развертка коническая ц.хв. под КМ0 9ХС чистовая 2372-0132 ГОСТ 11182-71 (ВИЗ)


Развертки конические предназначаются для предварительной и окончательной обработки конических отверстий, а также для получения из цилиндрического отверстия отверстия с требуемой конусностью, точностью и качеством поверхности.

Развертки конические с цилиндрическим хвостовиком под конусы Морзе предназначаются для предварительной и чистовой обработки отверстий с конусом Морзе.

При розгортанні отворів з великою конусністю (конус Морзе) доводиться зрізати значний нерівномірний припуск, тому розгортання проводиться комплектом розгорток, що складається з трьох штук.
Чорнова разцертка працює подібно зенкеру. Вона має ступеневу ріжучу кромку і дає при обробці ступеневу отвір.
Проміжна розгортка має стружкоразделительные канавки, нарізані у вигляді різьблення, і надає отвору більш правильну конічну форму.
Чистова розгортка снимает стружку всей режущей кромкой. Она имеет прямолинейные режущие зубья с равномерным окружным шагом; зубья затачиваются острыми.


Конические развертки работают в более тяжелых условиях, так как снятие ими стружки производится одновременно по всей длине обрабатываемого отверстия. Конические развертки режут всей длиной их режущих кромок, расположенных на образующей конуса.

В отличие от цилиндрических, у конических разверток отсутствует разделение на режущую и калибрующую части, так как зубья, расположенные на конической поверхности, являются одновременно и режущими, и калибрующими.
