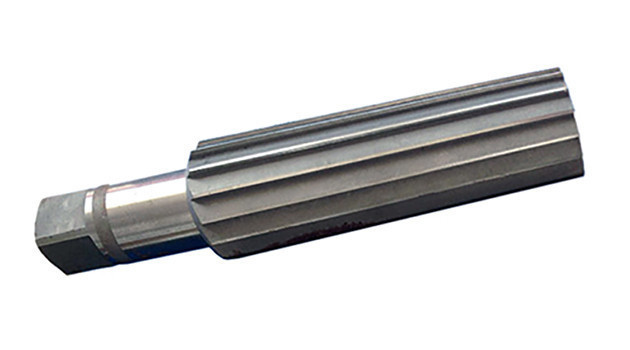

Конічна розгортка ц.хв. під КМ4 9ХС чистова 2372-0136 ГОСТ 11182-71 (ВІЗ)

Конічна розгортка ц.хв. під КМ4 9ХС чистова 2372-0136 ГОСТ 11182-71 (ВІЗ)


Розгортки конічні призначаються для попередньої і остаточної обробки конічних отворів, а також для отримання із циліндричного отвору отвори необхідної конусністю, точністю і якістю поверхні.

Розгортки конічні з циліндричним хвостовиком під конус Морзе призначаються для попередньої і чистової обробки отворів з конусом Морзе.

При розгортанні отворів з великою конусністю (конус Морзе) доводиться зрізати значний нерівномірний припуск, тому розгортання проводиться комплектом розгорток, що складається з трьох штук.
Чорнова разцертка працює подібно зенкеру. Вона має ступеневу ріжучу кромку і дає при обробці ступеневу отвір.
Проміжна розгортка має стружкоразделительные канавки, нарізані у вигляді різьблення, і надає отвору більш правильну конічну форму.
Чистова розгортка знімає стружку всій ріжучою кромкою. Вона має прямолінійні ріжучі зуби з рівномірним окружним кроком; зуби заточуються гострими.


Конічні розгортки працюють у більш важких умовах, так як зняття ними стружки проводиться одночасно по всій довжині оброблюваного отвору. Конічні розгортки ріжуть всією довжиною їх ріжучих крайок, розташованих на твірної конуса.

На відміну від циліндричних, у конічних розгорток відсутній поділ на ріжучу і калібруючу частини, так як зуби, розташовані на конічній поверхні, є одночасно і ріжучими, і калибрующими.
